Unipol Sai集团,意大利最大的综合性企业集团之一。日前,由沈阳远大铝业承建的Unipol Sai集团新总部——Unipol tower正式竣工。

象征着积淀与蜕变

意味着交互、进取与无限生长

Unipol Sai集团,意大利最大的综合性企业集团之一。日前,由沈阳远大铝业承建的Unipol Sai集团新总部——Unipol tower正式竣工。

Unipol tower由世界知名的MC A建筑事务所设计,被定义为“未来可持续建筑”,总包是CMB公司(全称Carpi CMB土建协作与雇工公司),意大利最大的建筑公司之一,该项目也是继意大利哈迪大厦、丹麦欧登塞医院之后,远大铝业与其合作的第三个城市地标项目。

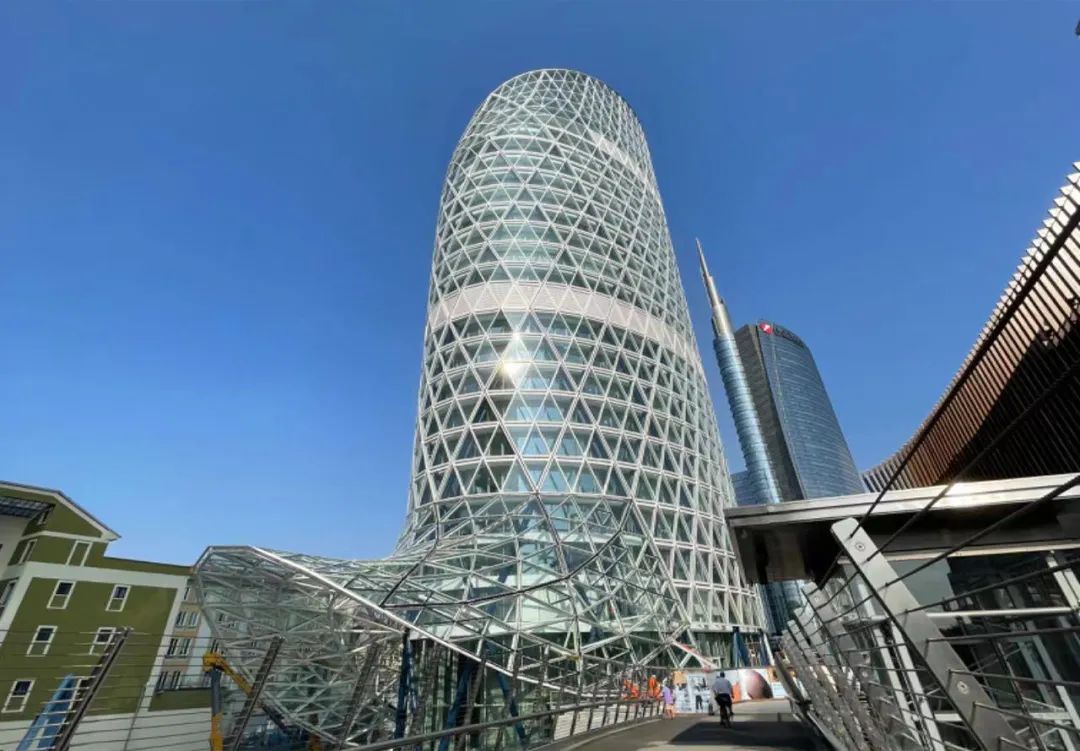

Unipol tower坐落于米兰新门区(Porta Nuova),是米兰新 CBD 区域城市重建项目的最后一个关键部分。

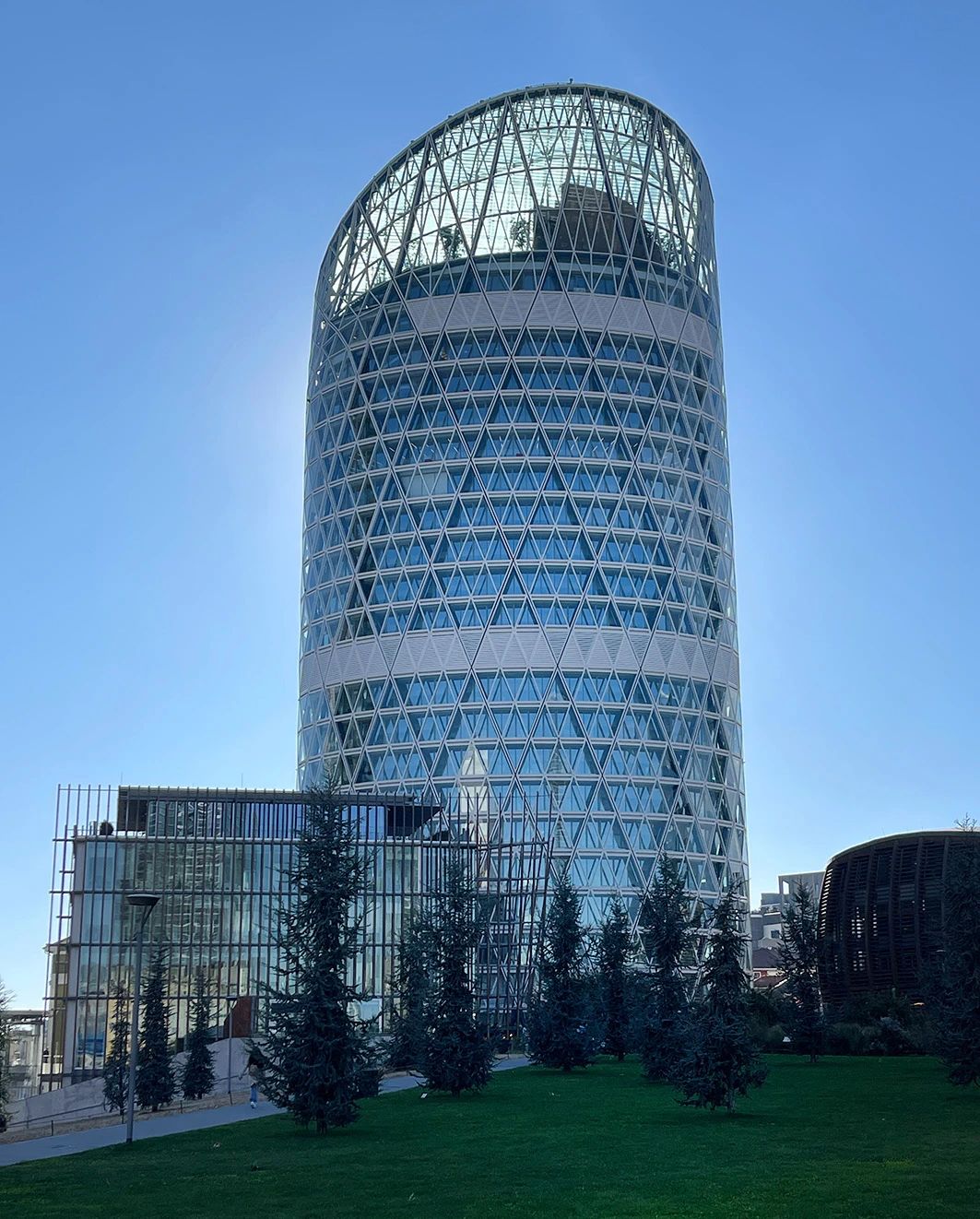

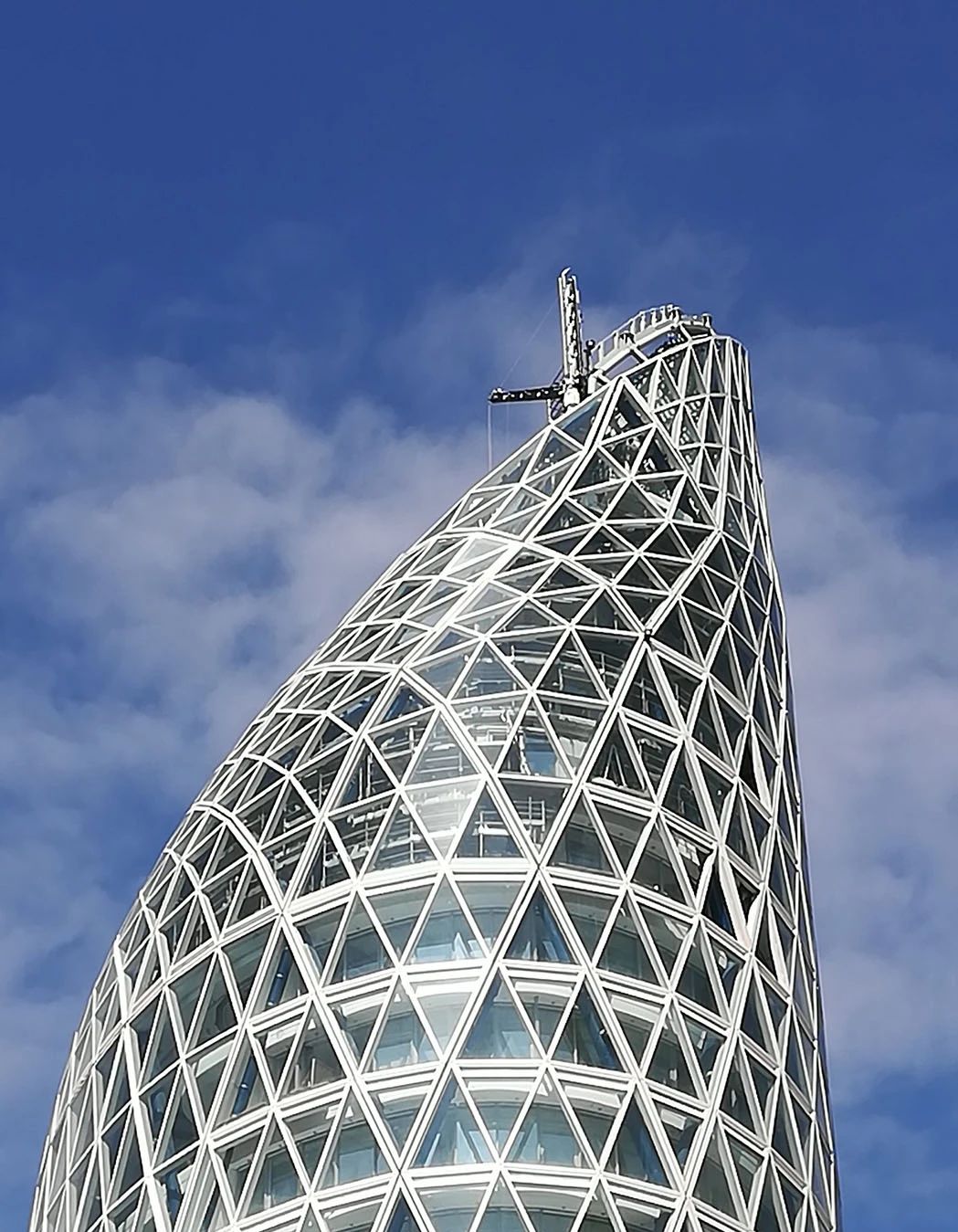

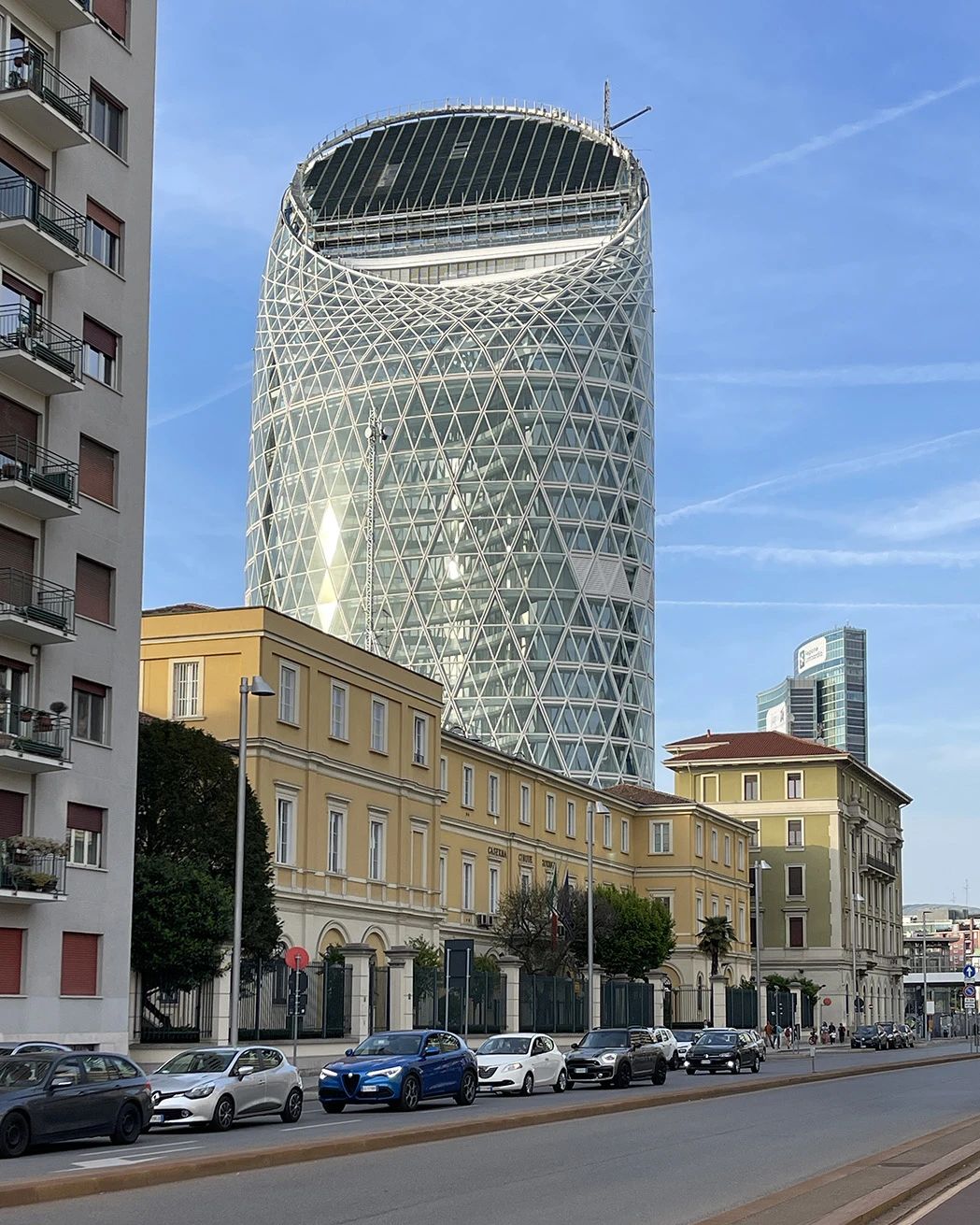

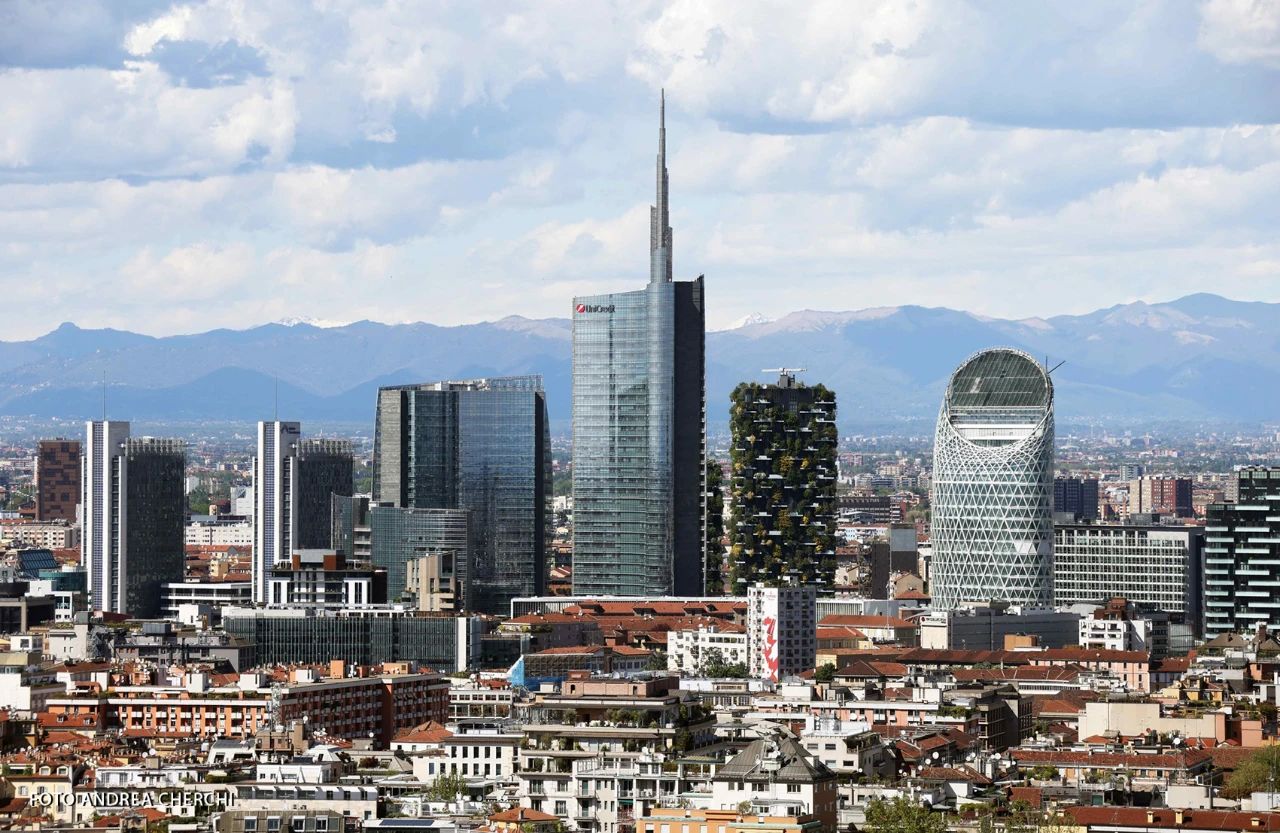

米兰是一个活跃创新的时尚之都、设计之都和建筑之城,其形象与城市的天际线息息相关。如今,124米高的Unipol tower将重新描绘米兰的天际线。

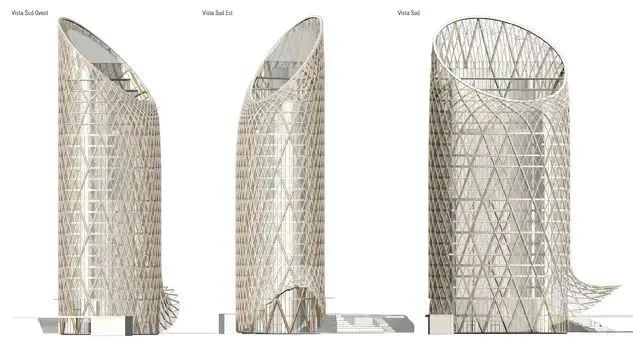

Unipol tower造型独特,关于设计理念,MC A建筑事务所认为,建筑物像植物一样,是不会移动的物体,有必要确立新的模式,将理想的城市视为与自然融合的产物,并想象一个自然环境与城市环境的分界线消失的未来。

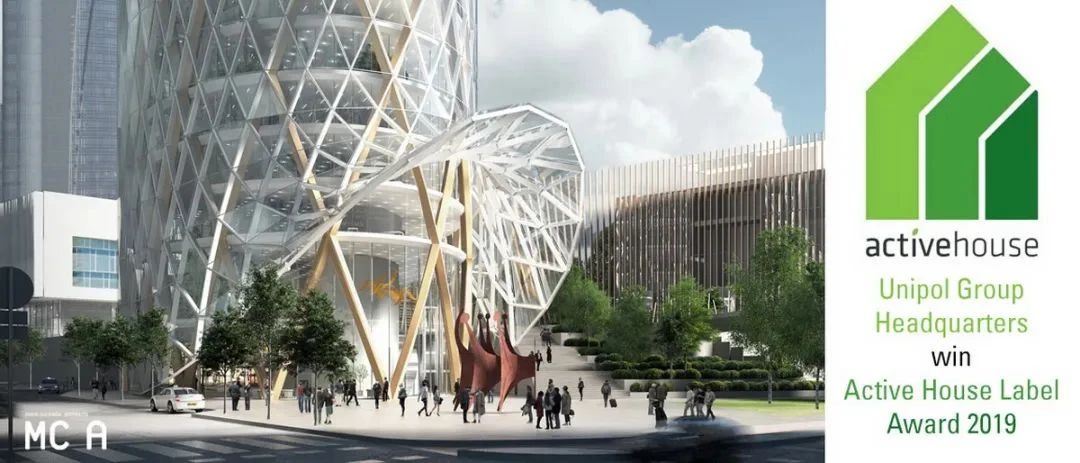

Unipol tower被誉为是具有高度敏感性的“感官系统”的建筑,项目获2019 年无雷达建筑设计类别“Active House”主动式建筑大奖。

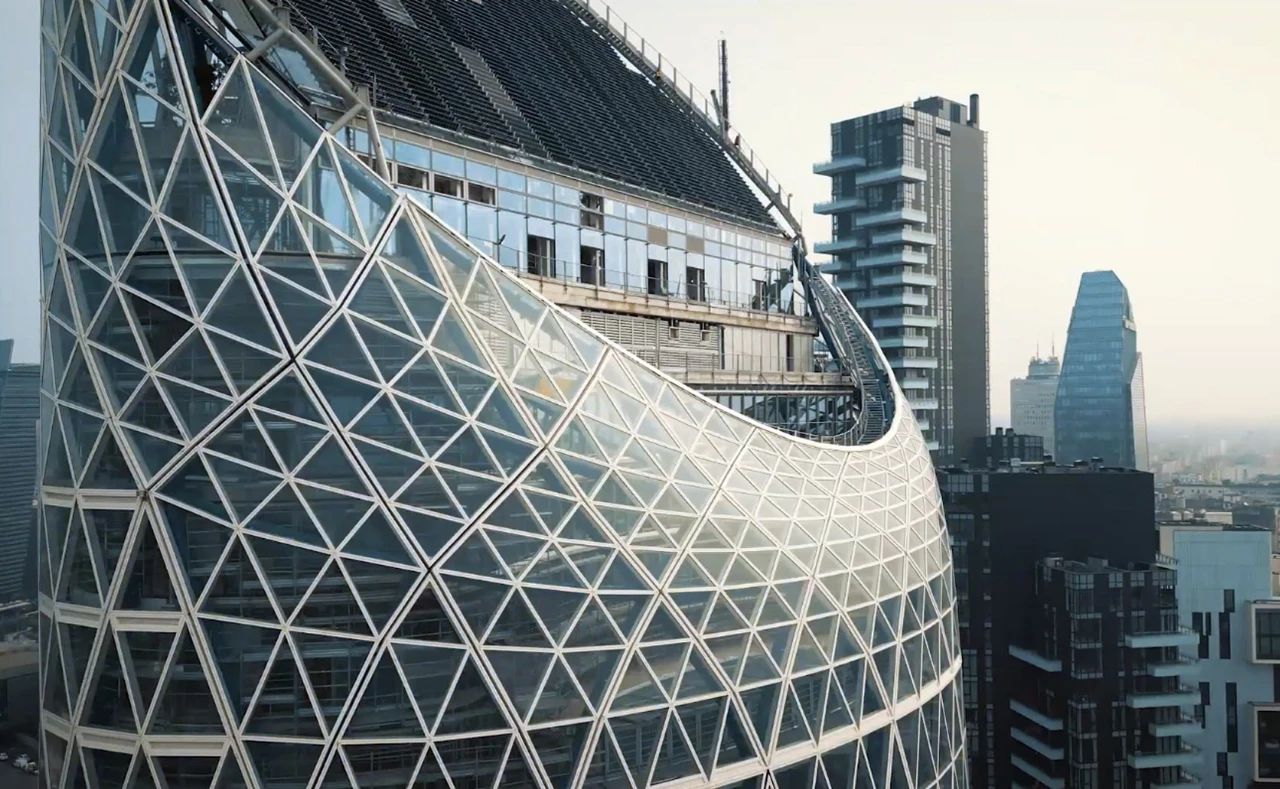

特殊表皮设计使其成为了一个与外界持续交流的有机体,其外表好似有序交织在一起的树枝,也被称为“树枝”大厦,象征着孕育、积淀与蜕变,意味着交互、进取与无限生长。

意大利权威行业媒体认为,“树枝”大厦更有助于更新和鉴定米兰市的形象,是米兰最显赫的高品质现代化都市综合体之一,代表米兰城市形象的新地标和新名片,奠定其现代化的欧洲重要金融区新高度,依托Unipol Sai集团总部经济优势及城市的生机与活力,“树枝”大厦也将真正成为米兰的“中心”。

灵动线条扶摇而上

代表迈向未来的又一步

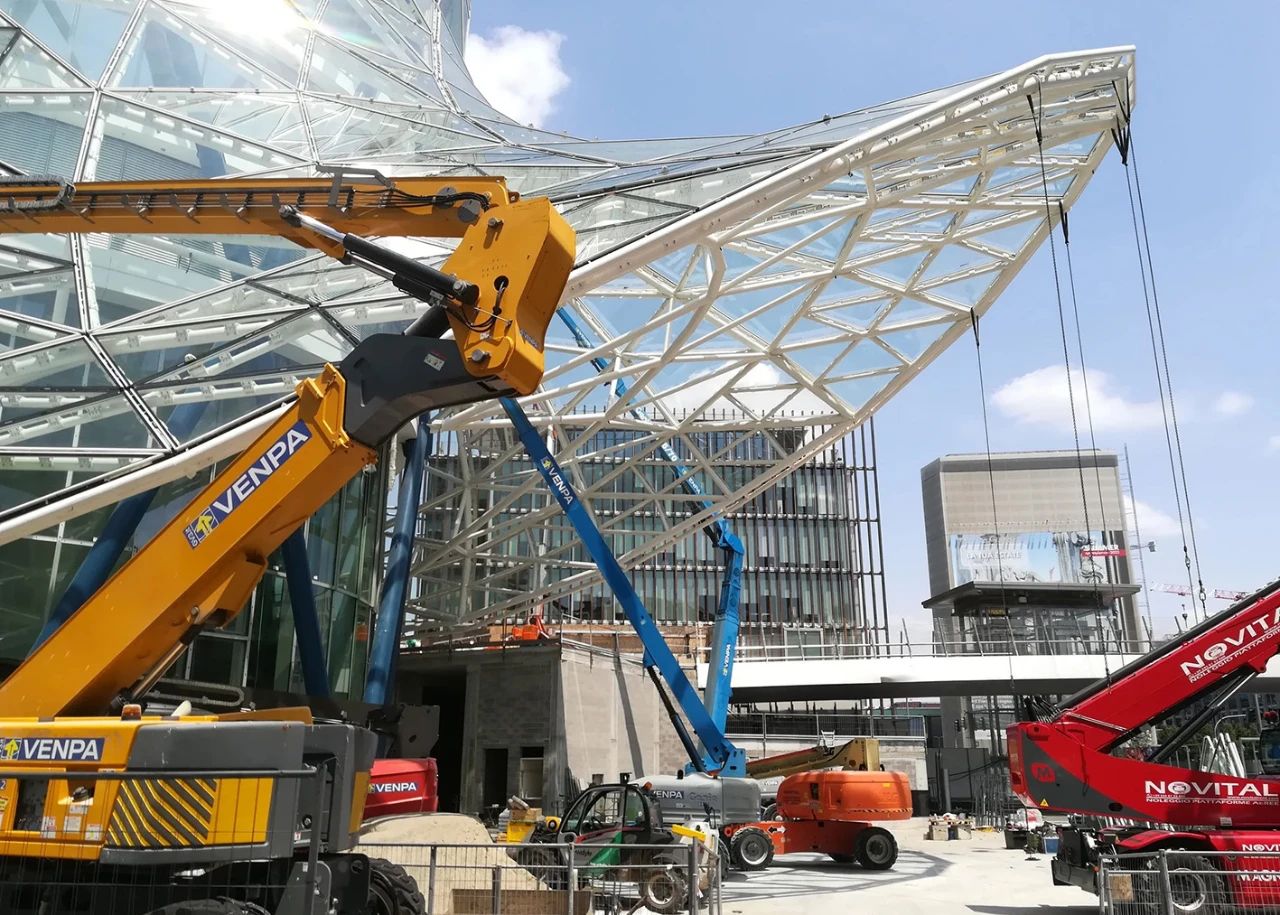

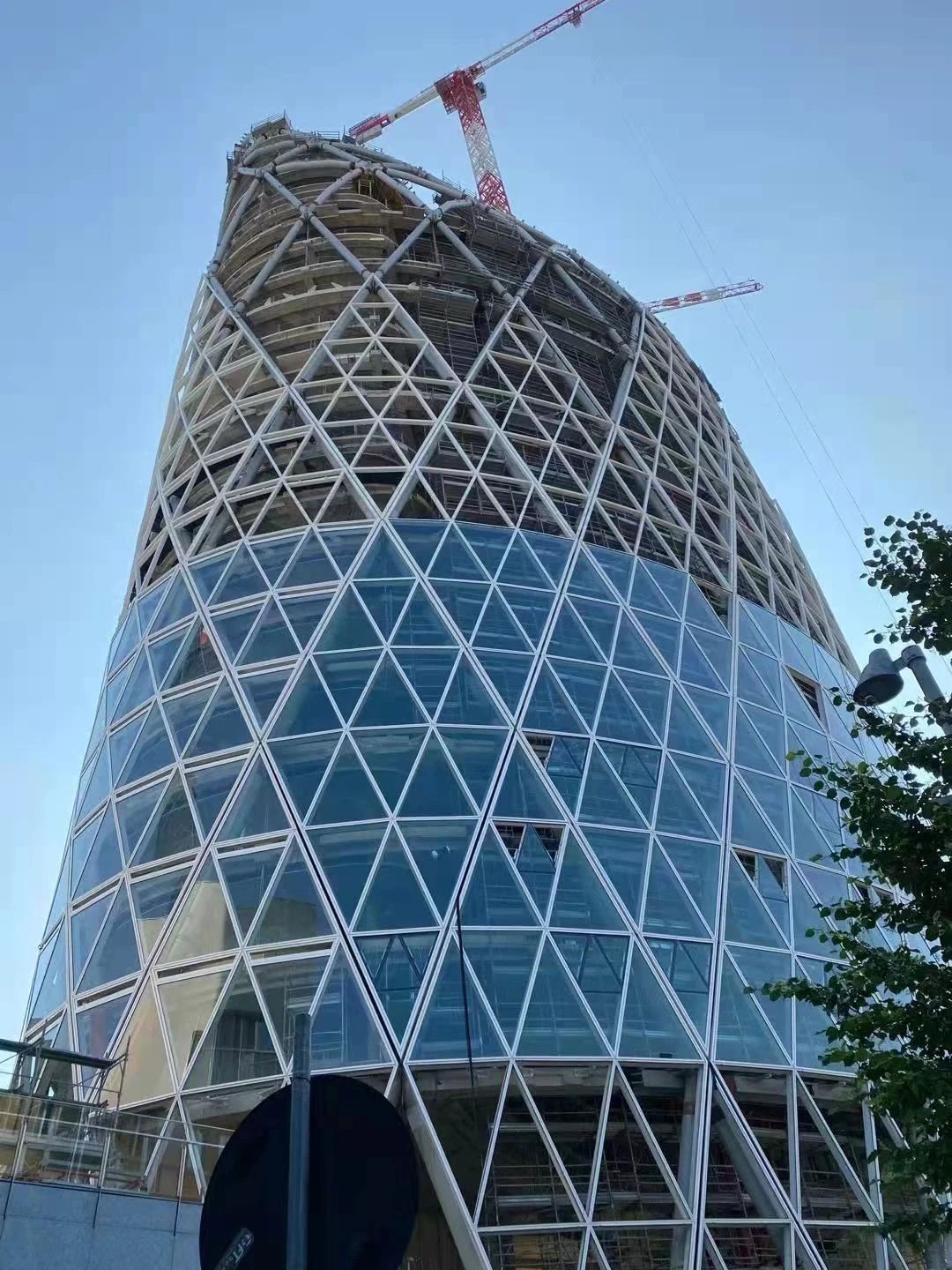

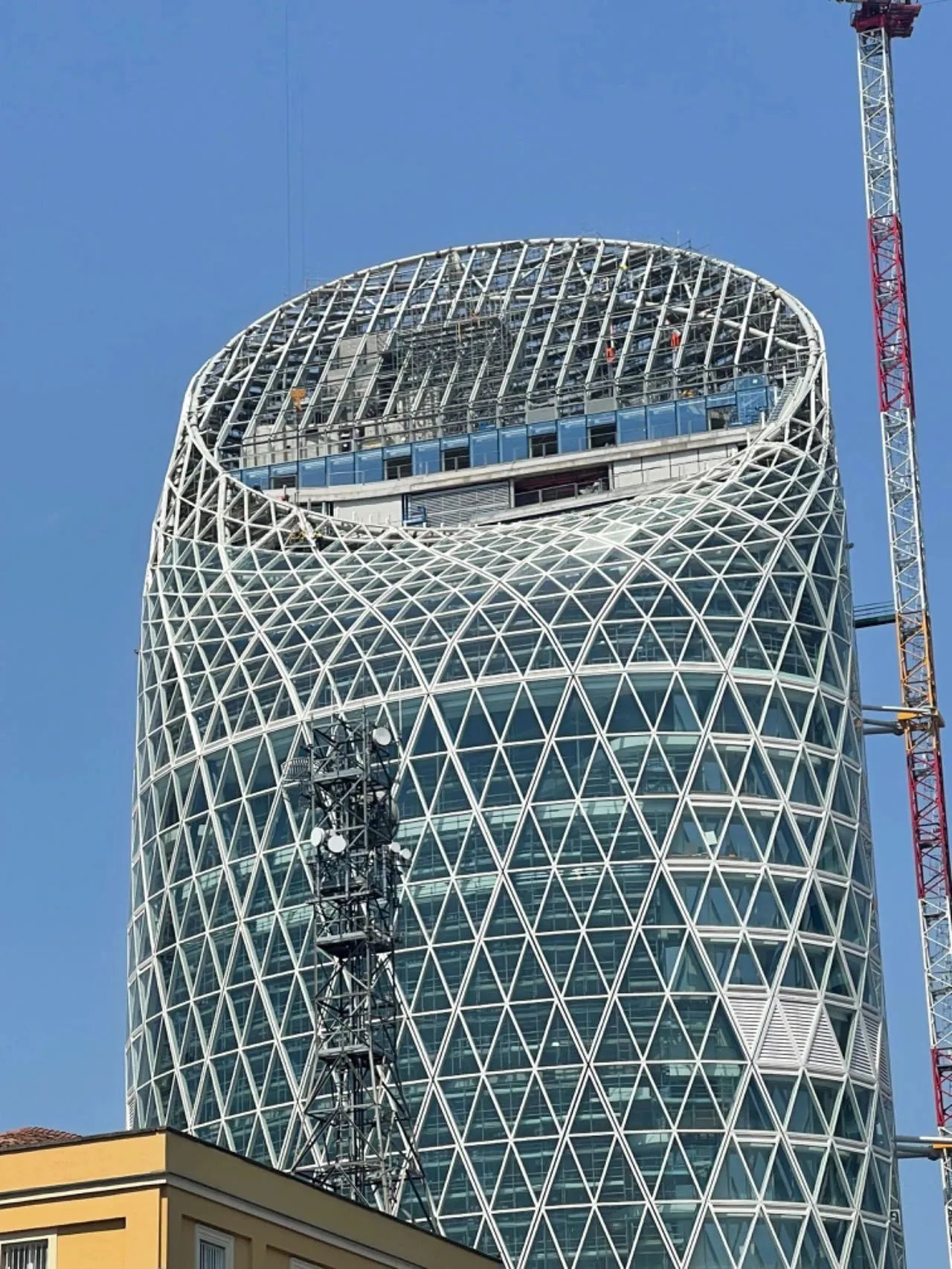

“树枝”大厦建筑高度124米,标准层间高4.16m,钢骨架总重达上万吨,由若干个直径600毫米,厚度40毫米的圆形截面的管状单元网格组成,完全焊接在一起,为建筑提供了让人想起巢穴式的特征形状。

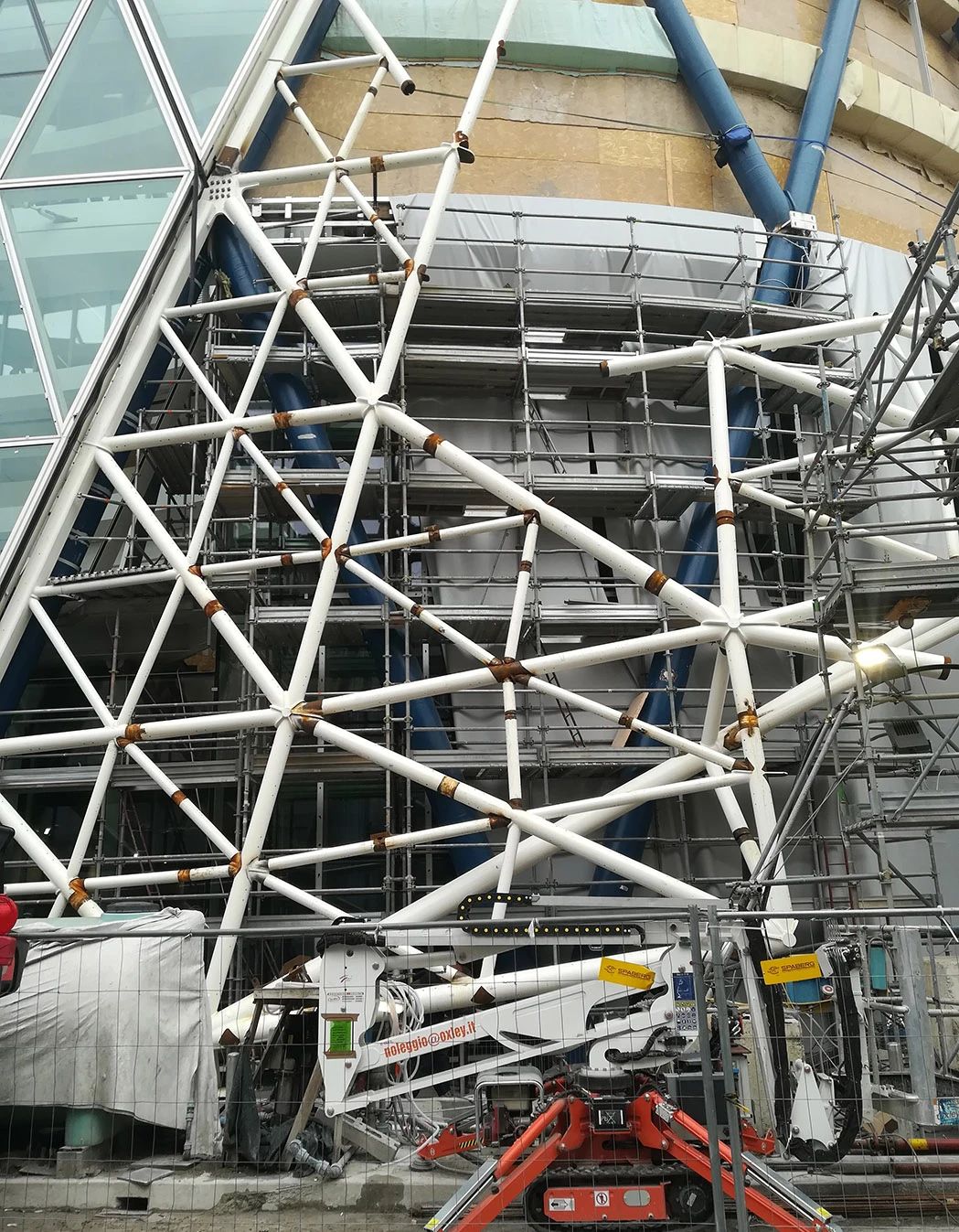

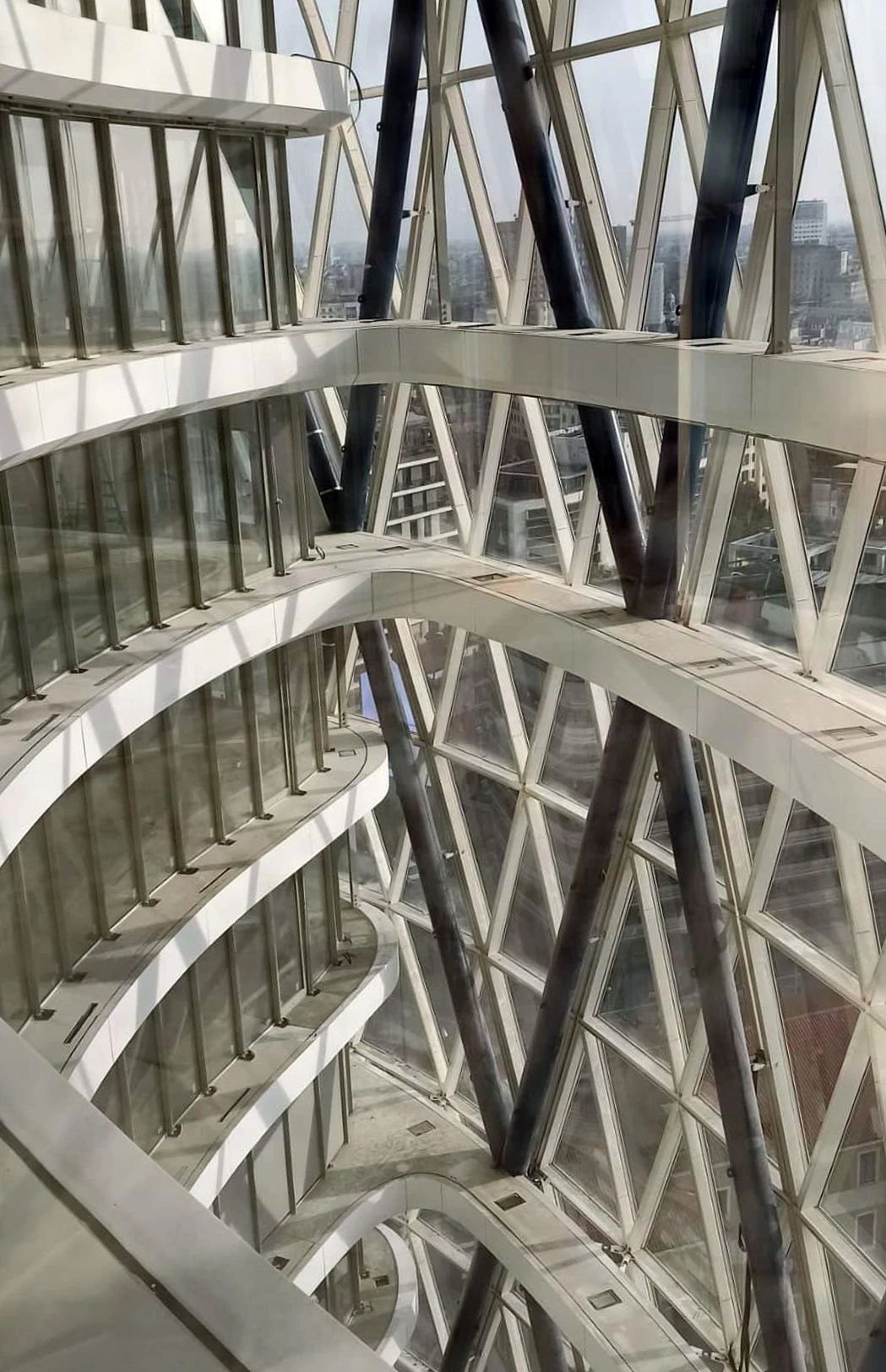

外斜格栅通过由H型型钢和矩形钢板焊接梁制成的桁架连接到混凝土核心筒。斜格栅支撑外部的由焊接钢板制成的双H焊接梁次级钢结构。

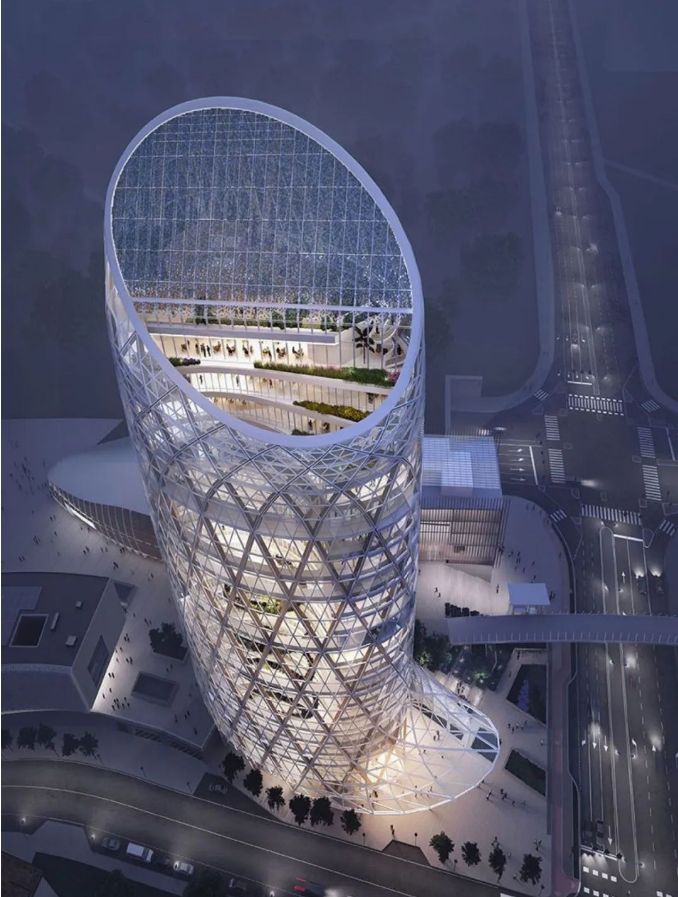

由钢、铝和玻璃建造的塔楼将容纳商业空间,一个拥有270多个座位的大礼堂、办公室和一个全景屋顶花园,并提供会议和举办公共文化活动的空间,每一处窗景前,都可见证米兰这个世界时尚中心的精彩一幕。

米兰当地媒体这样评价落成后的Unipol tower,灵动线条扶摇而上汇聚创新发展动力,代表着米兰迈向未来的又一步。

BIM建模

提高幕墙设计精度

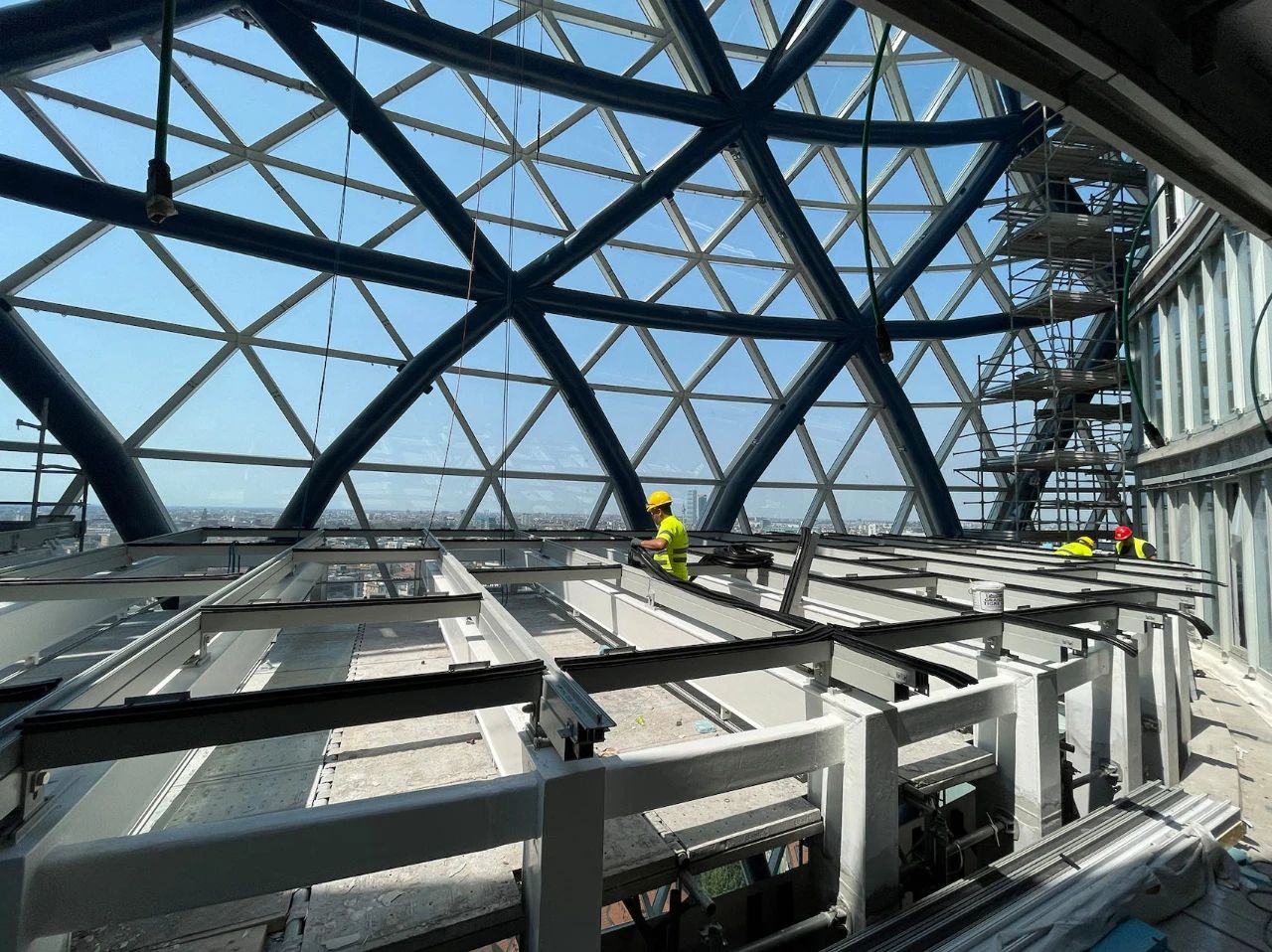

作为“树枝”大厦外衣的幕墙面积共计约1.7万㎡,整个建筑幕墙工程在施工上面临极大的挑战,当然,这对于承建方远大铝业来说虽然有难度,但绝非不可能完成的任务。

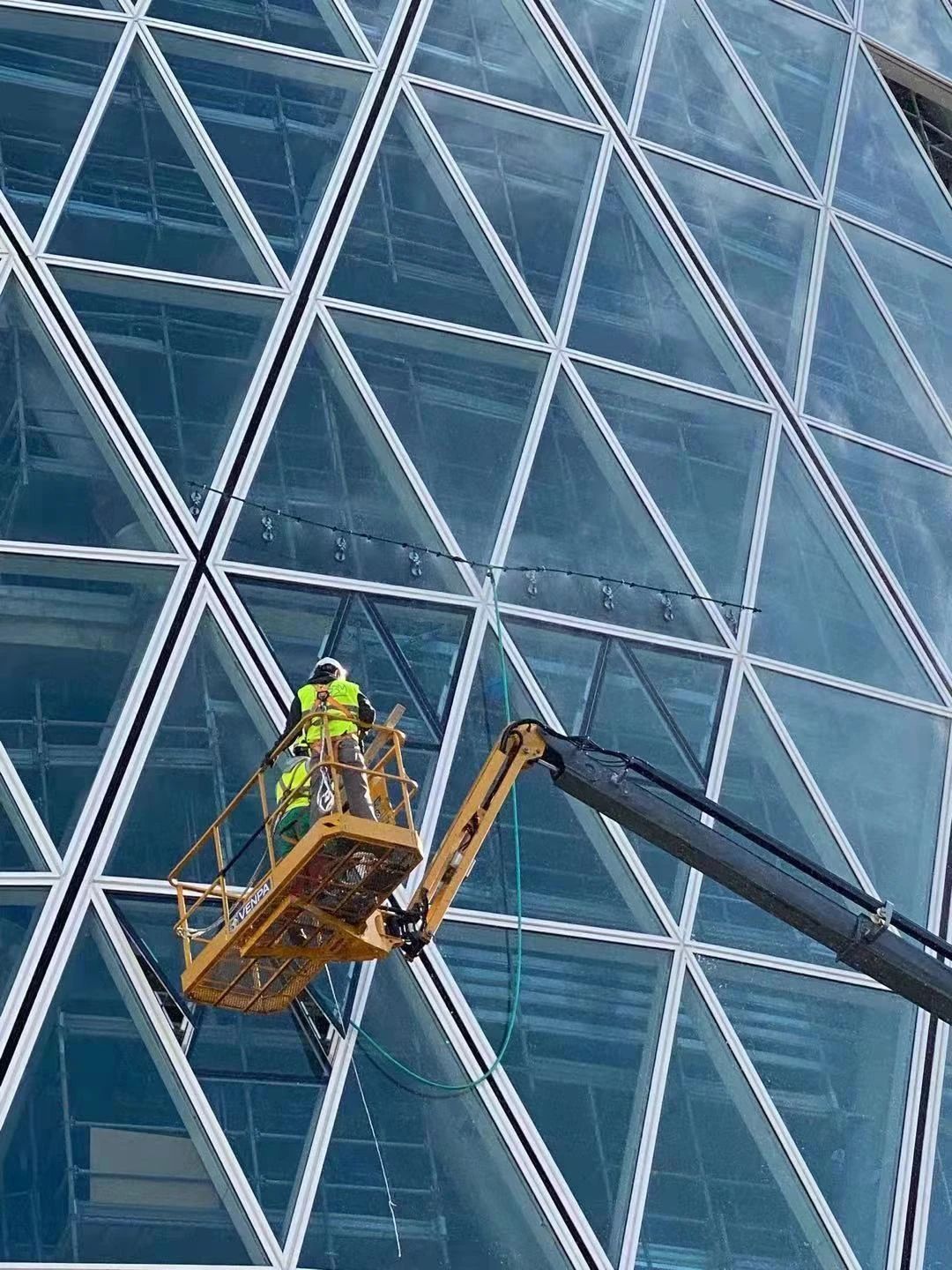

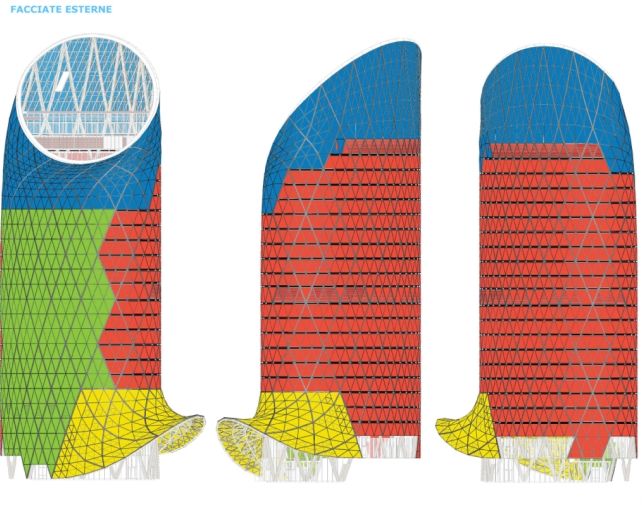

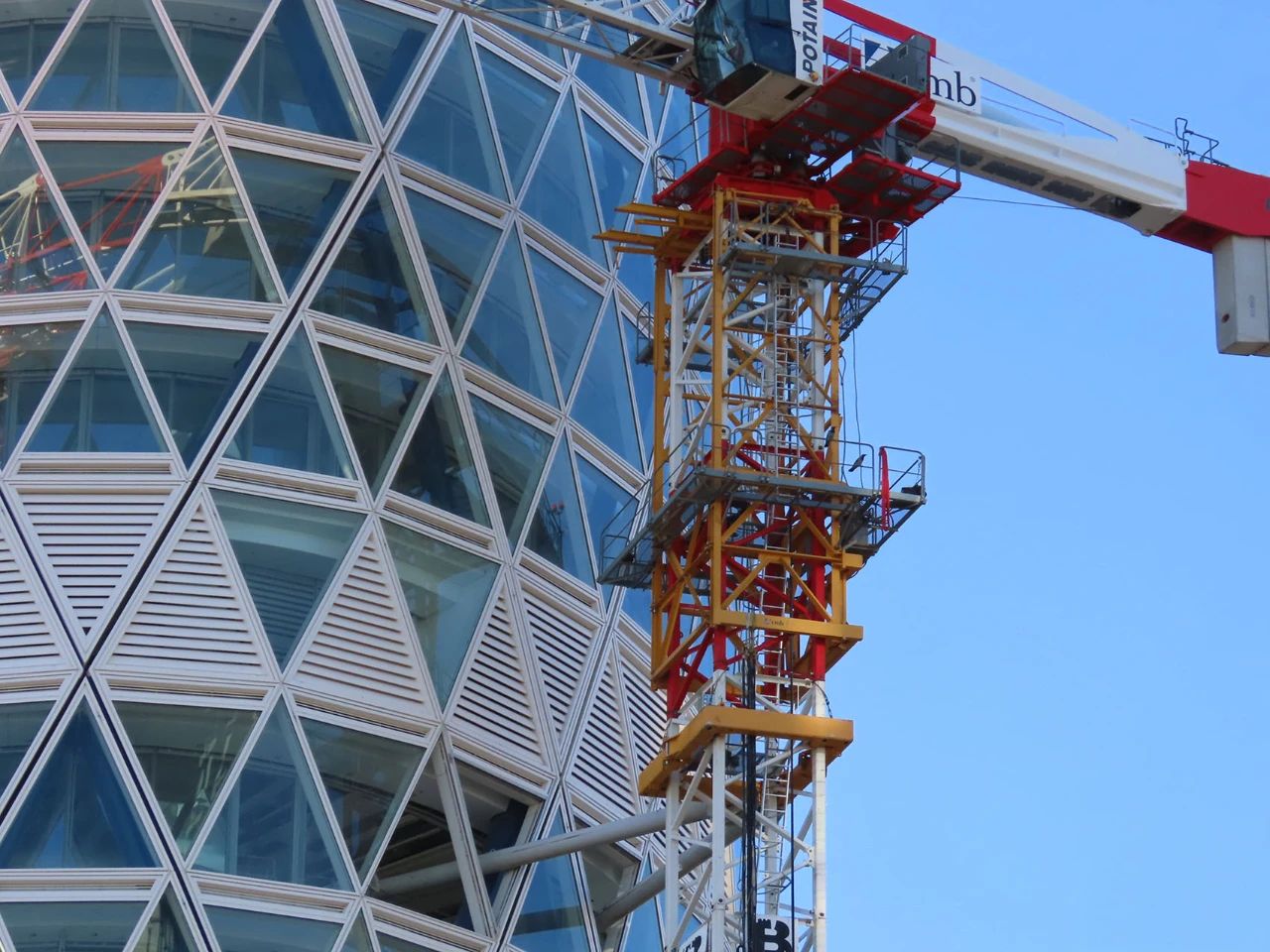

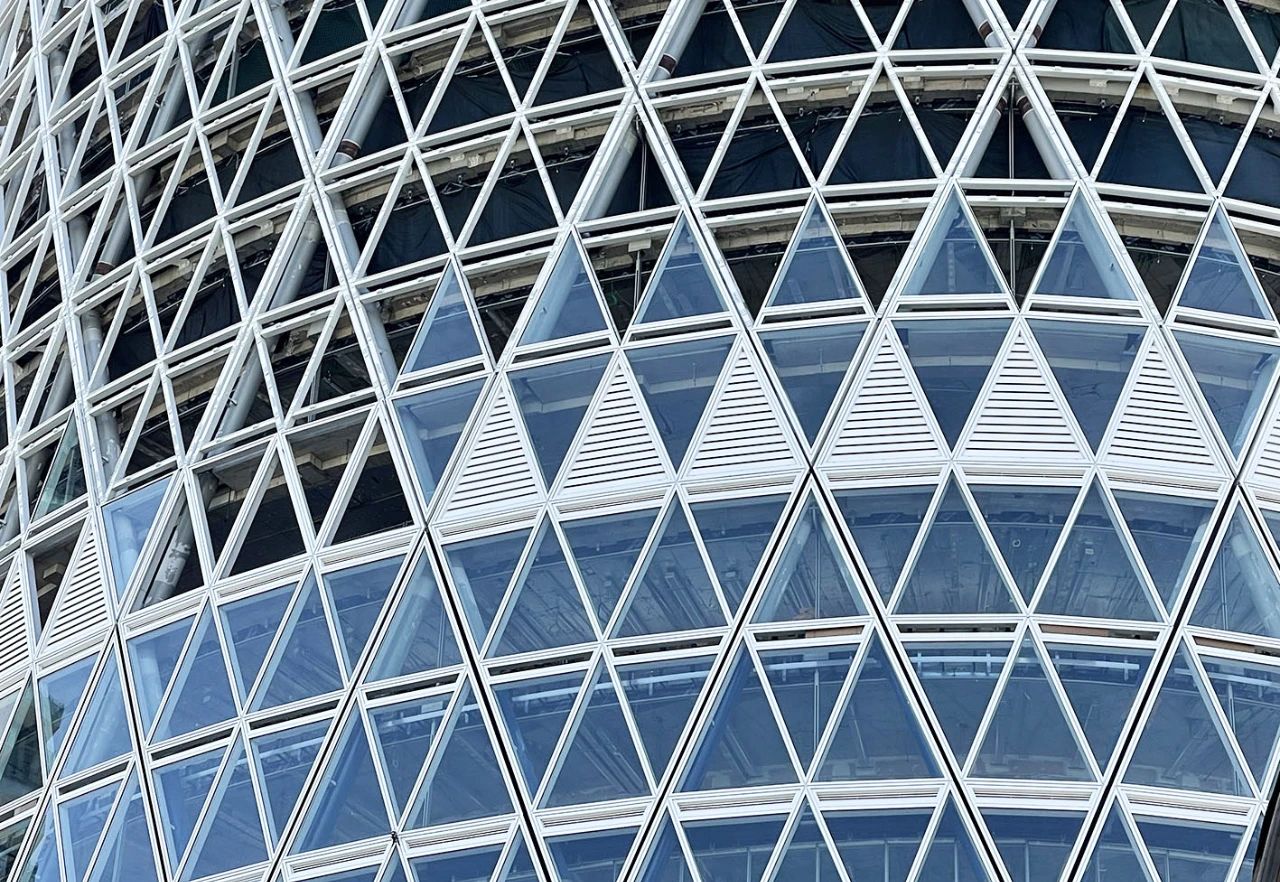

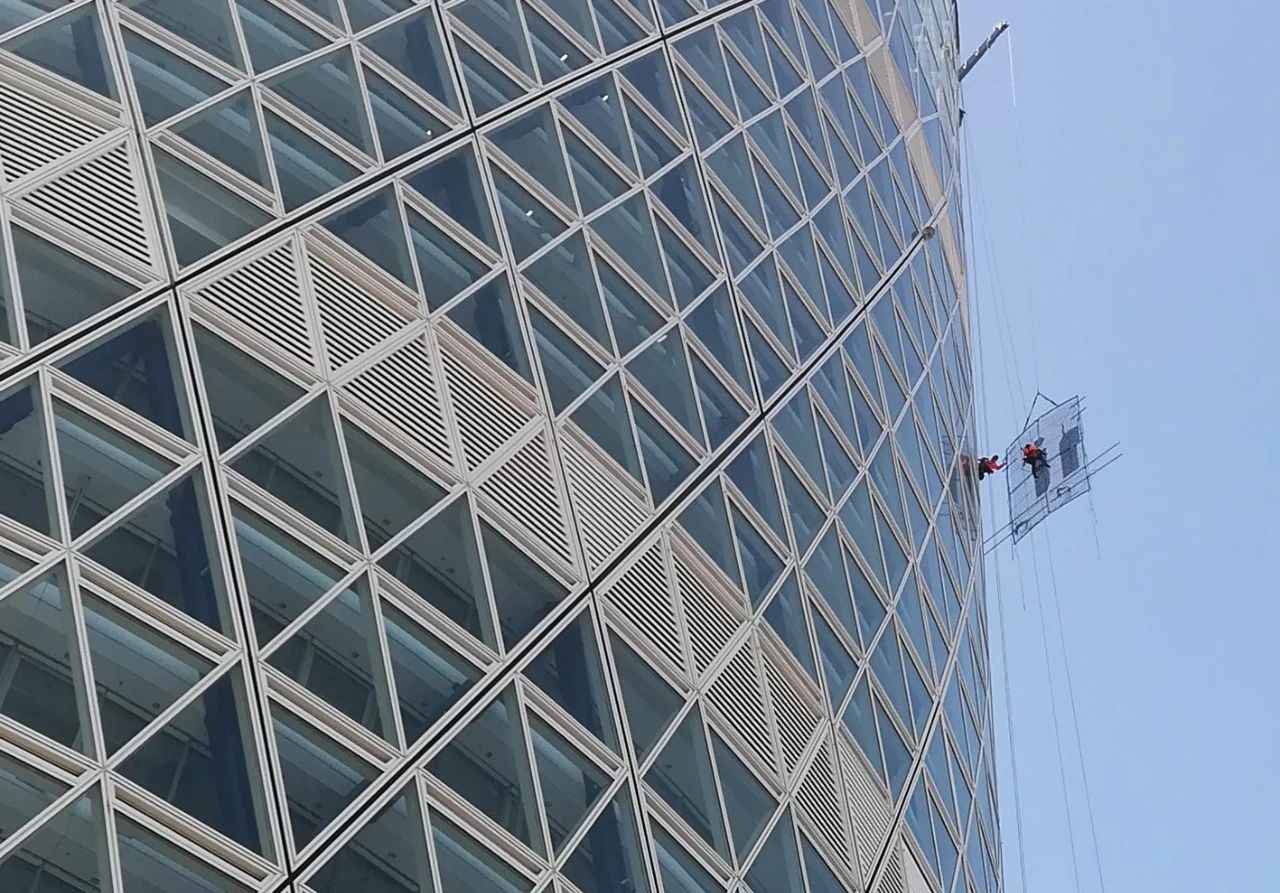

幕墙由8个系统组成,其中有4个系统(如下图4个颜色分区)涵盖整个外幕墙面,由数千块三角形玻璃板组合而成,幕墙类型包含单元式幕墙、框架玻璃幕墙等,幕墙面积高达13000㎡。

项目负责人徐鹏表示,由于形状的特殊性,每个三角形板块的尺寸角度几乎完全不一样,整个楼体的单元板块无可替换性操作,这对于工程的组织来说,在配套性和准确性方面将面临巨大的挑战。

为解决项目的技术难题,项目团队从设计、物料、生产加工到质量控制、现场施工等环节精心策划,全力以赴完成建设任务。针对内侧单元框全部为空间单元、每樘单元唯一的特点,设计团队采用BIM技术对幕墙整体建模,进行数据分析及细化设计,为幕墙材料加工及现场施工提供了精细的数据支撑,将精度和准确性做到极致。

REVIT建模

避免出现各种干涉问题

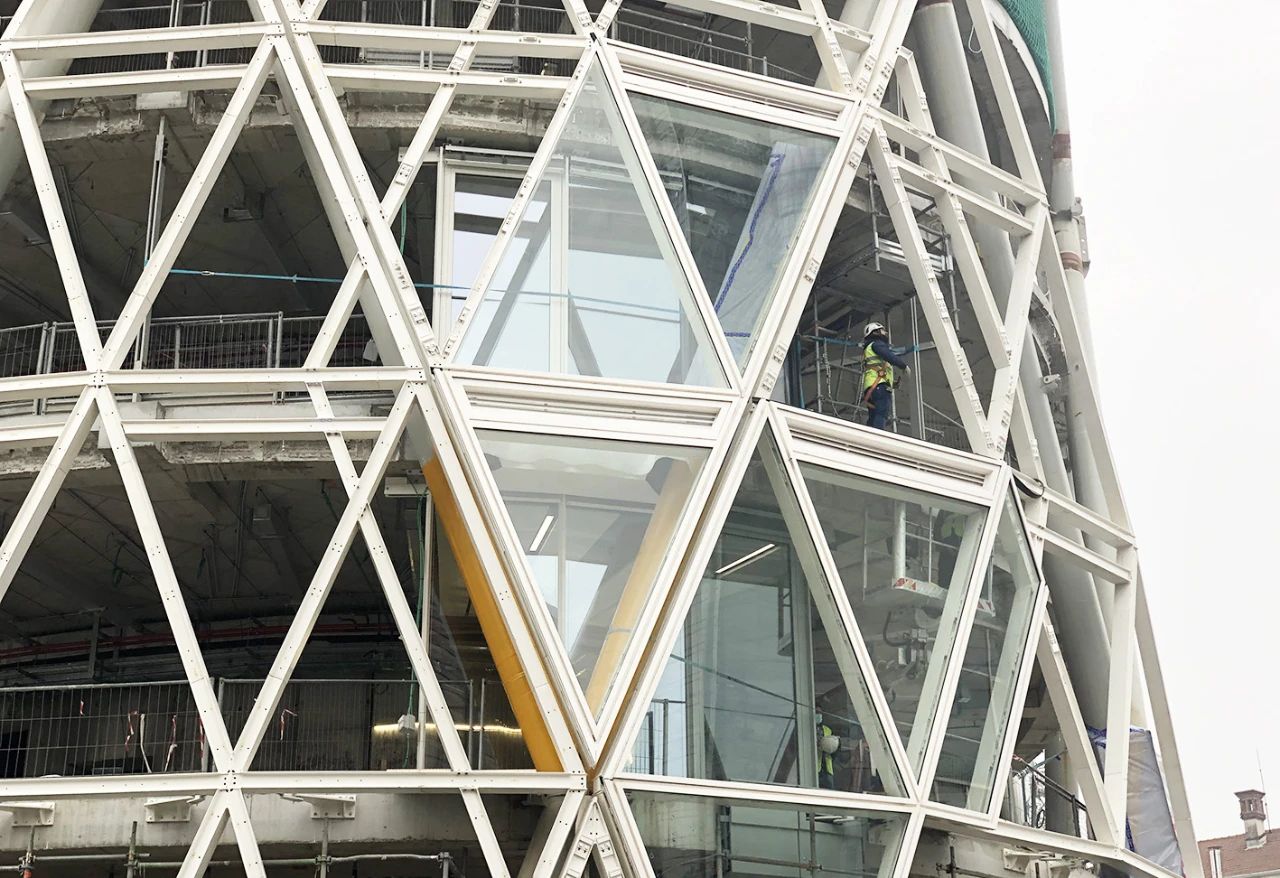

项目团队在充分考虑了可控性及安装方面的问题后,将这4个系统归类为标准三角形(总体分为正三角单元,倒三角单元,带开启扇单元)和特殊三角形两大单元系统,总计2082块三角形单元。

单元每个板块由10个转接件挂接而成,其中8个抗风转接件,2个承重转接件。同时,为了与钢结构厂家的连接位置不冲突,项目团队采用了REVIT建模,提供给总包LOD200(转接件)及LOD300(幕墙表皮)模型,与各个分包进行合模检查干涉情况,避免了在工程实际操作中出现各种干涉问题。

样板工艺先行

质量监督与安全施工并重

在工程下料阶段,项目团队采用了grasshopper及DP的参数化下料手段,在尽可能少的加工图基础上,多标参数,大大缩短了设计工作的时长,同时,在EXCEL中进行公式化编制,也最大可能的降低了参数化提取时失误,使得此工程顺利完工。

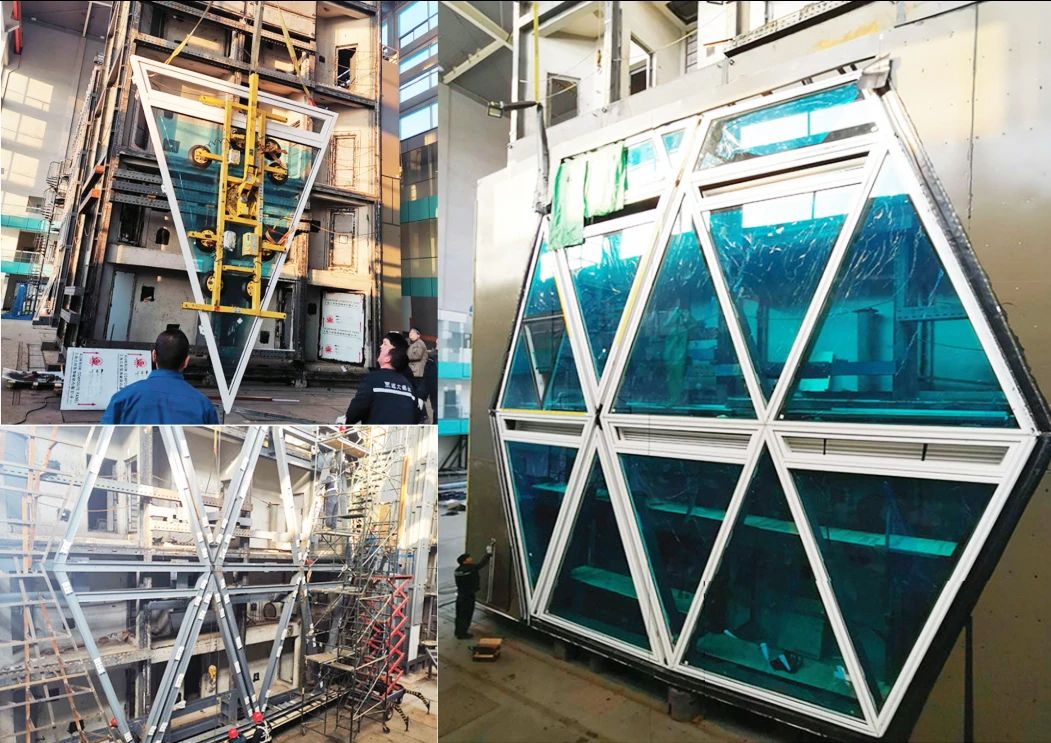

在施工过程中,为确保施工与质量双达标,项目团队严格遵循“交底清楚,样板先行”的原则,进行设计和施工方案交底,现场指导施工,让工人们熟练掌握施工方法、工艺流程和控制要点,先行制作样板,扎实做好每个施工环节。

在项目建设过程中,视质量和安全为生命,项目团队从始至终不放松,加强过程管控,遇到问题及时解决,切实为项目品质保驾护航。

苦干实干科学干

努力践行“以客户为中心”的承诺

近年来,远大铝业在全球各地承建了数百项难度大、规模大、影响大的地标建筑,荣获了包括中国建设工程鲁班奖在内的国内外顶级荣誉逾百项。

项目实施过程中,项目部全体人员始终团结协作,攻坚克难,苦干实干科学干。一手抓施工管理和经济效益,一手抓质量安全管理,确保进度高效、质量达标、过程平安、利润良好。

“树枝”大厦的完美交付,展示了远大铝业公司超强的设计能力、施工管理能力和项目运营能力。面对设计难度高、施工难度大、场地极度狭小、垂直运输紧张、工期紧迫、外部因素干扰停顿较多、恶劣天气多等重重困难,我司与其他兄弟单位相互配合,攻坚克难、任劳任怨,努力践行“以客户为中心”的承诺,为客户及米兰城递交了一份完美的答卷!
